超白玻璃選擇什么樣的原材料

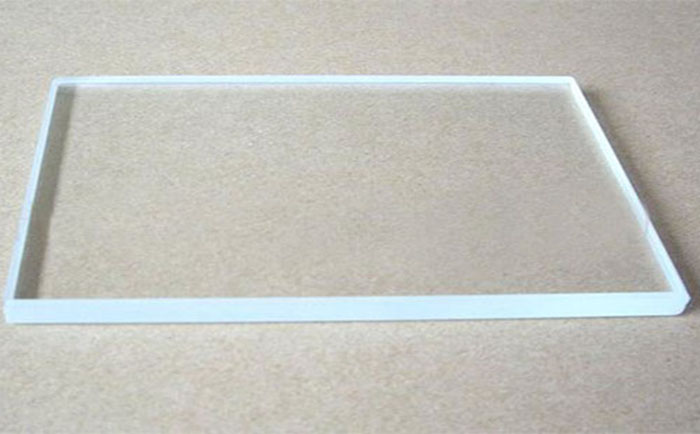

超白玻璃是一種超透明低鐵玻璃，也稱低鐵玻璃、高透明玻璃，有玻璃家族“水晶王子”之稱。具有自爆率低、顏色一致性、可見光透過率高、通透性好、紫外線透過率低等優(yōu)點(diǎn)，是一種高品質(zhì)、多功能的新型高檔玻璃品種。主要應(yīng)用于太陽能電池、太陽能熱電反射鏡、高檔建筑裝修電子產(chǎn)品、高檔轎車玻璃等行業(yè)。

超白玻璃作為太陽能產(chǎn)業(yè)的基礎(chǔ)產(chǎn)品，要求其太陽光直接透射率達(dá)到引％以上(折合3mm標(biāo)準(zhǔn)厚度)，而普通浮法玻璃的透光率一般為86％。要達(dá)到這個目標(biāo)就必須把著色氧化劑Fe2O3的含量控制到150ppm以下?？梢哉f超白玻璃生產(chǎn)的過程就是控制Fe2O3含量的過程。

合理選擇原材料

因?yàn)殍F氧化物不僅使玻璃著色影響玻璃的透光率，而且由于鐵的氧化物對熱輻射具有較強(qiáng)的吸收作用輻射熱大部分被表層玻璃液吸收使玻璃液上層和下層產(chǎn)生明顯的的溫度梯度導(dǎo)致熔窯內(nèi)玻璃液的對流困難，增加了熔制和澄清難度。為了有效地降低玻璃的含鐵量，首先應(yīng)從原料下手，有效地選擇含F(xiàn)e2O3量低的原材料是實(shí)現(xiàn)超白玻璃生產(chǎn)的前提條件。

超白玻璃用的原料有白云石、石灰石、長石、硅砂。如氧化鎂能有效控制玻璃液的硬化速度和析晶性能，主要是玻璃的高溫物理性能，同時改善玻璃的熔化性能起助熔作用。白云石是引入氧化鎂的主要原料。石灰石是另外一個重要的礦物原料。目前為超白玻璃供貨的石灰石Fe2O3含量在50ppm以下。

在眾多原料中，SiO2是形成玻璃骨架的主體，引入的SiO2硅質(zhì)原料是玻璃生產(chǎn)中較主要和用量較大的原料，也是超白玻璃生產(chǎn)中首先要解決和控制的。

其來源主要有2種。一種是優(yōu)質(zhì)的石英巖其本身的品位就滿足低鐵玻璃生產(chǎn)的要求在加工過程中要盡量減少鐵的混入。可以采用傳統(tǒng)的石碾，國內(nèi)只有安徽風(fēng)陽等少數(shù)幾個地區(qū)有。另外一種是對普通平板玻璃用優(yōu)質(zhì)硅砂進(jìn)行浮選等選礦處理，使其滿足要求這種砂的成本相對較高，是前述天然優(yōu)質(zhì)石英巖的2倍以上。目前這兩種方法都能把Fe2O3的含量控制到100ppm以下。這樣因硅砂引入的鐵在可以控制在73ppm以下。
